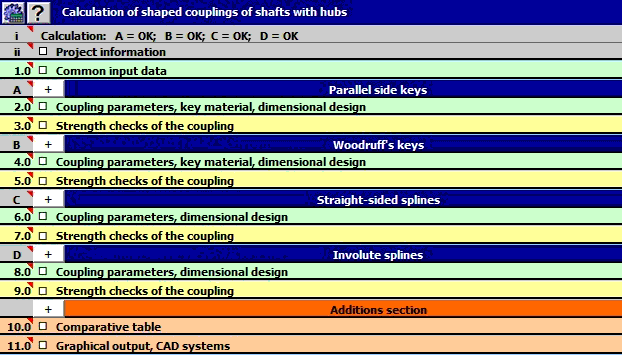

该计算专用于带轮毂的轴的异形联轴器的几何设计和强度检查。
此应用程序为以下任务提供解决方案:
- 设计带有平行侧键的联轴器。
- 带有 Woodruff 键的联轴器的设计。
- 带直边花键的联轴器的设计。
- 带渐开线花键的联轴器的设计。
- 设计联轴器的强度校核。
- 该应用程序包括符合 ISO、SAE、DIN、BS、JIS 和 CSN 的键和样条表。

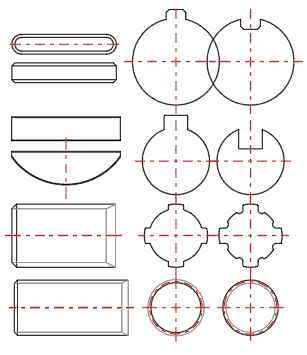

- 支持 2D CAD 系统。
计算基于来自专业文献和标准 ANSI、ISO、DIN 等的数据、程序和算法。
标准清单: ANSI B17.1, ANSI B17.2, ANSI B92.1, ANSI B92.2M, ISO R773, ISO 14, ISO 4156, DIN 6885, DIN 6888, DIN 5464, DIN 5471, DIN 5472, DIN 5480, BS 4235, BS 6, JIS B 1301, CSN 02 2562, CSN 30 1385, CSN 01 4942, CSN 4950

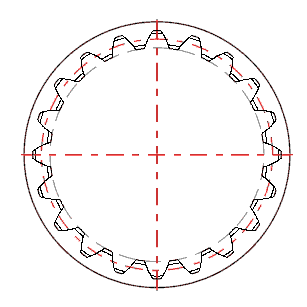

渐开线样条

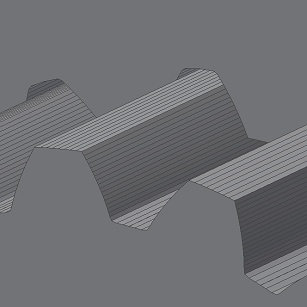

该计算旨在创建渐开线样条的详图（模型）。模型和图纸均可用于生产目的。
